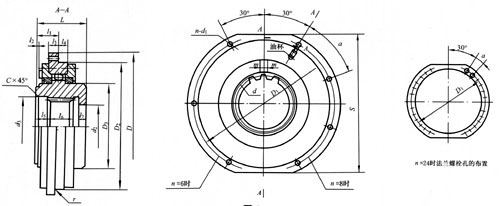

WJT shaft coupling

Model	n-d1		S h9	l1	l2	l3	l4	a (°)	r	C	Attrition scale division m	Rotor inertia kg.m2	Weight kg
	Hole	Bolt
WJA1	6-14	M12	220	42	5	12	24	60	2	1.6	4	0.059	18
WJA2	6-14	M12	250	42	5	12	24	60	2	1.6	4	0.093	22
										2			21
WJA3	6-13	M16	280	45	5	15	25	60	2.5	1.6	4	0.176	26
										2			24
WJA4	6-18	M16	300	45	5	15	25	60	2.5	2	4	0.253	31
													30
WJA5	6-18	M16	320	45	5	15	25	60	2.5	2	6	0.335	35
										2.5			33
WJA6	6-18	M16	340	45	5	15	25	60	2.5	2.5	6	0.451	39.4
													39.8
WJA7	6-18	M16	360	47	5	15	33	60	3	2.5	6	0.58	47
													48
WJA8	6-18	M16	380	47	5	15	33	60	3	2.5	6	0.91	66
										3			64
WJA9	6-22	M20	400	52	5	20	28	60	3	2.5	6	1.35	83
										3			83.5
WJA10	6-22	M20	500	60	8	20	387	60	3	3	8	3.69	151
													145
WJA11	8-22	M20	530	60	8	20	38	40	3	3	8	4.53	169
										4			167
WJA12	8-22	M20	580	65	8	25	33	40	3	4	8	8.41	247
													229
WJA13	24-22	M20	600	65	8	25	35	10	4	4	8	11.4	301
													302
WJA14	24-26	M24	640	82	10	35	43	10	4	4	8	17.7	392
										5			386
WJA15	24-26	M24	700	82	10	35	43	10	4	4	8	29	536
										5			547
WJA16	24-26	M24	760	82	10	35	43	10	4	5	8	43.6	686
										6			679
